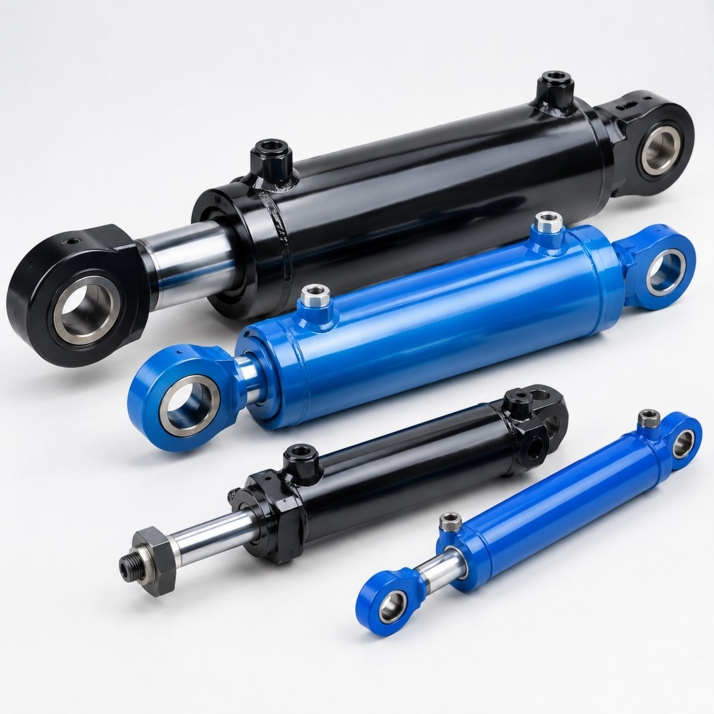

Гидроцилиндр — устройство, которое преобразует энергию потока рабочей жидкости в возвратно-поступательное механическое движение штока. Такое гидравлическое оборудование используют в станках, прессах, подъемной технике, промышленных установках, других машинах.
СПРАВКА: для идентификации продукции применяют код ТН ВЭД 8412 21. Возможный код ОКПД 2 — 28.12.11.110. Точный код определяют с учетом устройства, функций, области применения.
Необходимость разрешительной документации зависит от того, выступает цилиндр самостоятельным изделием или компонентом машины, в которой планируется его эксплуатация.
Нужен ли сертификат соответствия на гидроцилиндр
Единого разрешительного документа для всех типов гидроцилиндров нет. Сначала устанавливают назначение модели, конструкцию, рабочие параметры, место установки. После идентификации определяют применимый техрегламент (ТР ТС/ЕАЭС), форму оценки.
Для гидравлической техники могут действовать:
-
ТР ТС 010/2011 — устанавливает требования к машинам, отдельным видам промышленных агрегатов, мерам по снижению связанных с ними рисков.
-
ТР ТС 004/2011 — применяется к электротехнике в установленных диапазонах напряжения. Актуален, если состав изделия позволяет отнести его к объектам регулирования.
-
ТР ТС 020/2011 — содержит нормы по электромагнитным помехам, устойчивости техники к такому воздействию.
-
ТР ТС 012/2011 — применим для изделий с подтвержденным взрывозащищенным исполнением.
По результатам идентификации может потребоваться декларация, сертификат либо подтверждение отсутствия обязательной оценки для конкретного изделия.
СПРАВКА: если обязательная оценка не требуется, можно получить отказное письмо от органа по сертификации, чтобы документально удостоверить этот факт.
При декларировании применяются схемы 1д, 3д, 5д, 6д для серийного выпуска, 2д, 4д — для ограниченного количества изделий или единичного экземпляра. Конкретную схему выбирают согласно условиям регламента.
Если нормативным актом предусмотрена сертификация, схема также определяется по объекту оценки. Например, ТР ТС 010/2011 предусматривает схемы 1с, 3с, 9с для продукции, которая подлежит сертификации.
Лабораторные испытания гидроцилиндра
Программа исследований зависит от типа изделия, его рабочего давления, назначения, нормативной базы. Лаборатория проверяет параметры, которые имеют значение для безопасной эксплуатации конкретной модели.
В программу могут входить:
-
проверка прочности при повышенном давлении;
-
оценка герметичности корпуса, соединений, уплотнений;
-
циклические испытания;
-
проверка работоспособности штока;
-
контроль устойчивости к механическим нагрузкам;
-
оценка прочности элементов гидравлической системы;
-
контроль параметров при предельных рабочих режимах;
-
проверка соответствия заявленным техническим характеристикам.
Испытательное давление, число циклов, другие значения нельзя устанавливать одинаковыми для всех гидроцилиндров. Параметры берут из применимого стандарта, технической документации, программы исследований.
Для отдельных типов продукции может применяться ГОСТ 16514-96. Он устанавливает технические требования для гидравлических цилиндров. Требования к безопасности гидроприводов машин содержит ГОСТ ISO 4413-2016.
Полученные значения лаборатория отражает в протоколе испытаний. При положительном результате ПИ включают в доказательственную базу для подтверждения соответствия.
Срок исследований рассчитывается по программе проверки, количеству образцов, объему необходимых тестов.
Документы для сертификации гидроцилиндра
Комплект материалов формируют после определения нормативной базы. Для проведения оценки обычно требуются:
-
заявка;
-
ИНН, ОГРН заявителя;
-
сведения об изготовителе;
-
описание продукции;
-
назначение, область применения;
-
основные технические характеристики;
-
ГОСТ, ТУ или СТО для российского производства;
-
паспорт изделия;
-
руководство по эксплуатации;
-
чертежи, схемы;
-
сведения о материалах, комплектующих;
-
контракт, инвойс, договор с уполномоченной организацией, ГТД на ввоз образцов — для импорта;
-
образцы для исследований;
-
ранее оформленные протоколы, сертификаты при наличии.
Состав материалов зависит от схемы оценки. Поэтому перед тем, как оформлять документы, требуется точно идентифицировать изделие.
СПРАВКА: для некоторых процедур дополнительно требуется обоснование безопасности. ТР ТС 010/2011 предусматривает такой документ для машин, оборудования из области регулирования регламента.
Порядок сертификации гидроцилиндра
Процедуру начинают с анализа характеристик оборудования. На этом этапе определяется применимый нормативный акт, форма оценки, состав доказательной базы.
Основные этапы:
-
Анализ паспорта, чертежей, технического описания.
-
Определение кодов ТН ВЭД, ОКПД 2.
-
Установление применимых требований ТР ТС/ЕАЭС.
-
Выбор формы, схемы оценки.
-
Подача заявки.
-
Проверка комплекта документации.
-
Отбор тестовых экземпляров, если этого требует процедура.
-
Проведение лабораторных испытаний.
-
Анализ протокола.
-
Оформление, регистрация разрешительного документа.
При сертификации отдельных видов серийной продукции схема может предусматривать анализ состояния производства. Требования конкретной процедуры устанавливает соответствующий техрегламент.
После регистрации декларации или выдачи сертификата выполняются требования к маркировке продукции. Для товаров, которые прошли подтверждение по техническим регламентам ЕАЭС, применяется единый знак обращения ЕАС.
Добровольная сертификация гидроцилиндра
После выполнения обязательных процедур производитель или поставщик может дополнительно подтвердить качество изделия. Если обязательная оценка для конкретного гидроцилиндра отсутствует, добровольная процедура проводится по инициативе заявителя.
Для проверки выбирают ГОСТ, ТУ, СТО. Заранее устанавливают характеристики, которые требуется подтвердить. Это может быть прочность, герметичность, точность изготовления, устойчивость к нагрузкам, качество материалов.
После испытаний оформляется добровольный сертификат соответствия. Документ позволяет:
-
подтвердить заявленные характеристики;
-
предоставить заказчику документальные доказательства качества;
-
повысить доверие к продукции;
-
усилить позиции при конкурсных закупках;
-
подтвердить дополнительные требования договора;
-
использовать результаты оценки при продвижении оборудования.
Срок действия устанавливается правилами конкретной системы добровольной сертификации и обычно не превышает трех лет.
СПРАВКА: добровольный сертификат не заменяет обязательный разрешительный документ. Если оборудование подпадает под технический регламент, сначала выполняются установленные законодательством процедуры.
Как получить сертификат на гидроцилиндр
Выпуск продукции без обязательной разрешительной документации, когда ее наличие предусмотрено законодательством, создает риск административной ответственности. Возможные меры определяются характером нарушения. КоАП РФ предусматривает штрафы, конфискацию продукции в установленных случаях, приостановление деятельности по решению суда.
Специалисты центра MOSEAC начинают работу с идентификации оборудования. Проверяются назначение, рабочие параметры, конструкция, условия эксплуатации. Такой анализ позволяет определить, требуется обязательный сертификат, декларация либо иной документ.
Центр организует лабораторные исследования, помогает сформировать доказательственную базу, сопровождает процедуру оформления.
Дополнительно в MOSEAC доступны:
-
разработка, регистрация ТУ, СТО;
-
подготовка обоснования безопасности;
-
разработка технического паспорта;
-
подготовка эксплуатационной документации;
-
создание макета маркировки;
-
внедрение стандартов ИСО, сертификация СМК по стандартам ИСО;
-
оформление сертификатов происхождения;
-
получение свидетельства на товарный знак;
-
штрихкодирование;
-
сопровождение при внесении товаров в реестр Минпромторга.
Для начала процедуры достаточно предоставить описание гидроцилиндра, сведения о назначении, рабочем давлении, конструкции, имеющуюся документацию. После идентификации определяют: применимый ГОСТ, технический регламент, схему оценки, состав необходимых испытаний. Экспертное сопровождение включает бесплатные консультации на всех этапах оценочной процедуры.
